Pojistná třecí lamelová spojka



Zadání 1. programu pro třetí ročník



Navrhněte třecí lamelovou pojistnou spojku. Spojka má začít prokluzovat při překročení přenášeného kroutícího momentu o dané přetížení. Seřízení spojky se provádí změnou přerpětí pružin. Spojka se pohybuje ve skříni v olejové lázni. Skříň není součástí konstrukce.

Parametry spojky:(viz tabulka)

Číslo

Žáka



Kroutící

moment
Mkj

    /Nm/

Střední
průměr třecích
ploch
Ds
/mm/

Počet přítlačných pružin

x

Počet třecích ploch

i

Přetížení spjky

/%/

1



 15
 110
 4
 6
 10

2



 15
 110
 1
 7
 10

3



 16
 110
 4
 6
 10

4



 16
 110
 1
 7
 10

5



 17
 120
 5
 6
 10

6



 17
 120
 1
 7
 10

7



 18
 120
 5
 6
 10

8



 18
 120
 1
 7
 10

9



 19
 125
 6
 6
 10

10



 19
 125
 1
 7
 10

11



 20
 130
 6
 8
 10

12



 20
 130
 1
 9
 10

13



 21
 130
 6
 8
 15

14



 21
 130
 1
 9
 15

15



 22
 135
 6
 8
 10

16



 22
 135
 1
 9
 10

17



 23
 140
 6
 8
 10

18



 23
 140
 1
 9
 10

19



 24
 140
 6
 8
 15

20



 24
 140
 1
 9
 15

21



 25
 150
 6
 8
 10

22



 25
 150
 1
 9
 10

23



 26
 150
 6
 8
 15

24



 26
 150
 1
 9
 15

25



 27
 155
 6
 8
 10

26



 27
 155
 1
 9
 10

27



 28
 160
 6
 8
 10

28



 28
 160
 1
 9
 10

29



 29
 160
 6
 8
 15

30



 29
 160
 1
 9
 15

31



 30
 165
 8
 8
 10

32



 30
 165
 1
 9
 10



Doporučené hodnoty:

  1. součinitel tření ocel/ocel při mazání olejem f = 0.06
  2. dovolený tlak mezi lamelami pD = 0.5 MPa
  3. dovolené napětí v krutu hřídele 20 - 30 MPa
  4. dovolené napětí v krutu drátu pružiny 500 MPa
  5. modul pružnosti ve smyku drátu pružiny G = 78500 MPa



Výkresová část má obsahovat:

  1. výkres sestavení
  2. výkres náboje spojky
  3. další výkresy dle pokynů vyučujícího



Výpočtová část má obsahovat:

(vše na počítači)

  1. schéma spojky
  2. výpočet hřídele na krut
  3. výpočet pružiny
  4. kontrola otlačení lamel spojky
  5. výpočet per a drážkování

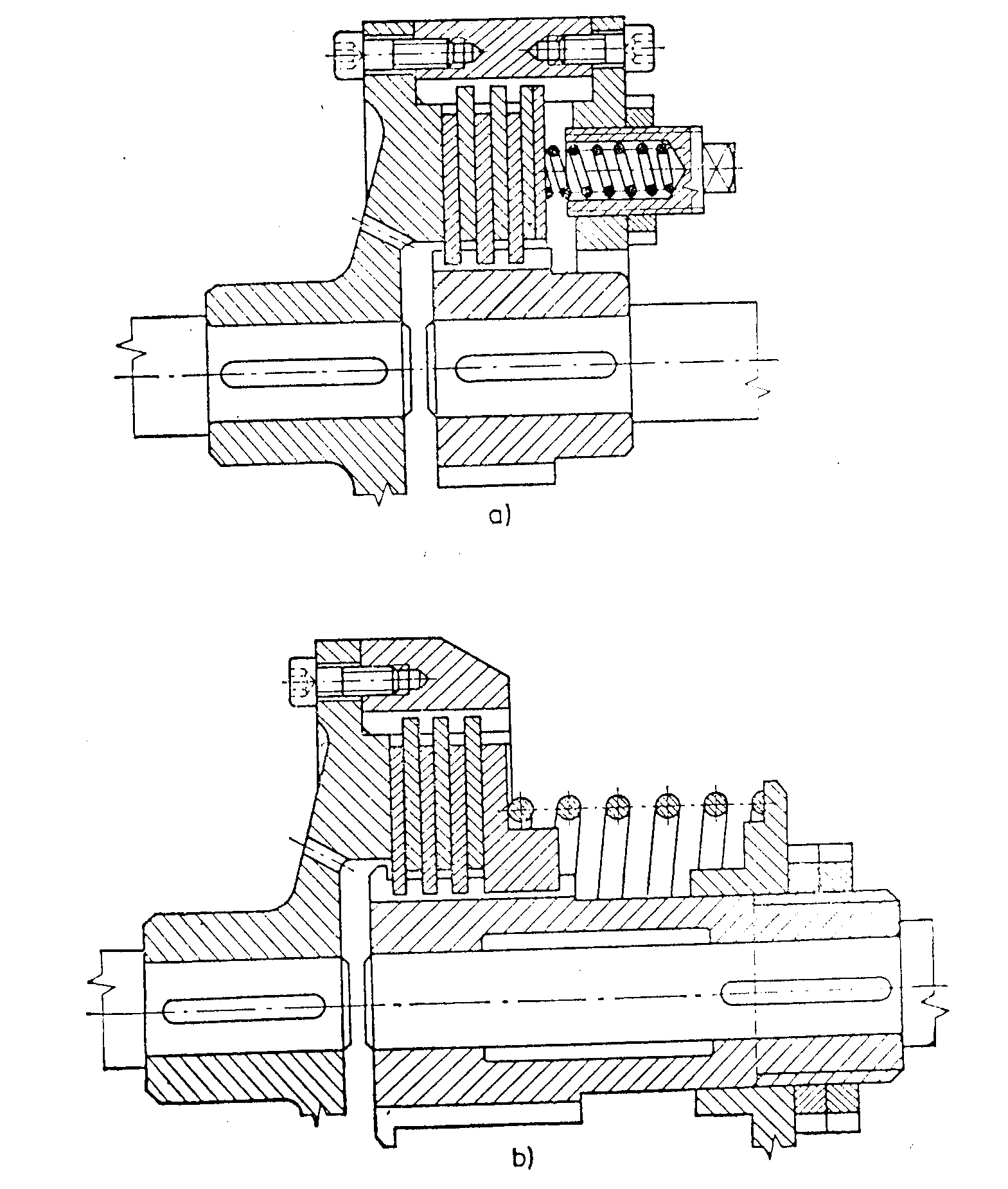

Obrázek spojky 1
Obrázek spojky 2
Obrázek spojky 3
